Revestimento
A comporta é fornecida com primer em epóxi de alta espessura, bi-componente, curado com poliamida e sem pigmentos anticorrosivos tóxicos. Acabamento fosco azul RAL 5005, espessura mínima de camada com película seca de 150 micra.
Nota: Pinturas especiais sob consulta.
Altura Máxima de Água
Sentido positivo: 23 m.c.a.
Sentido negativo: 11 m.c.a.
Nota: sentido positivo, preferencial da comporta, é aquele no qual a pressão hidráulica exercerá força sobre a tampa contra a sede.

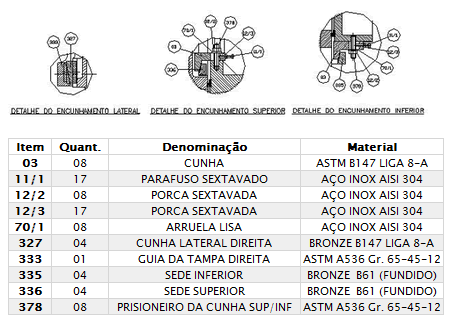

Sistemas de cunhas
Diferente das comportas de sentido único, as comportas de sentido duplo de fluxo SGC tem cunhas ajustáveis em bronze, o que garante uma vedação adequada e confiável. O número e a localização destas cunhas dependem do tamanho da comporta.
Cunhas Laterais
São fixadas diretamente na tampa para prevenir movimentos rotativos. A cunha entra em contato com uma superfície usinada em ângulo para um perfeito encaixe.
Cunhas Superior e Inferior
São fixadas na tampa da comporta. Estas cunhas encaixam-se nas sedes de latão que estão fixas no telar de ferro dúctil, fazendo com que a tampa não se mova nem quando pressurizada.
Regulagem das Cunhas
Todas as cunhas saem reguladas de fábrica e possuem um sistema de parafuso que permite ajustá-las para que fiquem firmemente assentadas em seus devidos alojamentos, evitando qualquer vibração ou vazamento.
Padrão Construtivo
AWWA C-501.
|
