As válvulas Euro 20, por sua concepção destinam-se a trabalhar somente em duas posições:

• Abertura total - Nesta posição, a perda de carga é desprezível. A cunha aloja-se inteiramente na tampa do registro, desobstruindo completamente a passagem e permitindo escoamento livre em todo o diâmetro nominal.
• Fechamento total - A cunha aloja-se sobre a superfície da sede de vedação situada no corpo do registro, bloqueando completamente a passagem. Na válvula de gaveta com cunha metálica, a vedação se dá pelo contato (encunhamento) dos anéis de vedação; na válvula de gaveta com cunha de borracha (resiliente) modelo EURO 20, a vedação acontece pelo contato dos elastômeros com a parede do corpo.

As válvulas de gaveta são, em geral, acionadas manualmente. O acionamento pode ser:

• Direto
• Direto com by-pass
• Por redutor e by-pass

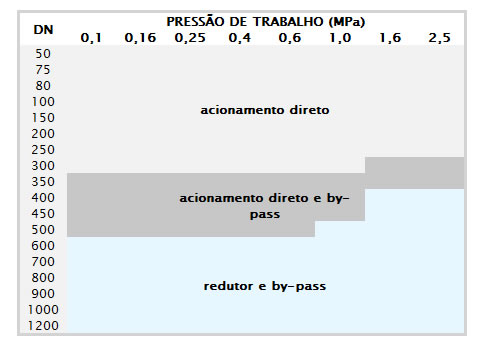

A escolha do tipo de acionamento manual depende das pressões existentes na canalização: A pressão máxima de trabalho e o diferencial máximo de pressão a montante e a jusante suportado pela válvula na posição fechada. Em função das pressões a montante e a jusante e do diâmetro do registro podemos definir o tipo de acionamento adequado.
A recomendação dos sistemas de acionamento manual direto, com by-pass ou com mecanismo de redução e by-pass, visa diminuir os esforços necessários à operação da válvula de gaveta tradicional com cunha metálica.

Quando necessário, em função de manobras freqüentes, comandos à distância ou manobras de abertura e fechamento com duração determinada, as válvulas gaveta podem ter sua operação automatizada através da utilização de:

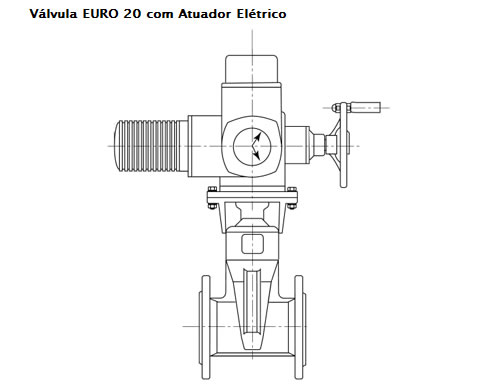

• Atuadores Elétricos
• Cilindros

Para maiores detalhes sobre acionamento automático entre em contato com a Saint-Gobain Canalização.

Obs: Devido aos seus baixos torques de manobra, as válvulas de gaveta com cunha de borracha, tipo EURO 20, dispensam o uso de redutor ou by-pass nos DNs até 400 mm, sendo fornecidos com acionamento direto.

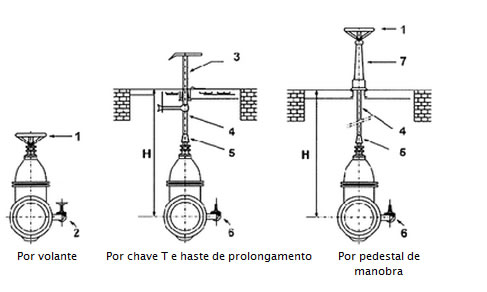

1. Pedestal
2. Haste
3. Boca de Chave

1. Volante
2. By-pass
3. Chave T
4. Haste
5. Boca de chave
6. By-pass manobrado por chave T
7. Pedestal

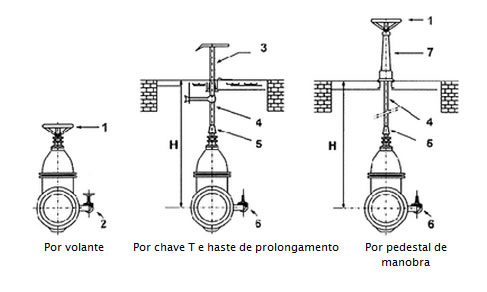

Acionamento por redutor e by-pass:

1. Redutor de engrenagens
2. By-pass
3. Chave T
4. Haste
5. Boca de chave
6. Pedestal

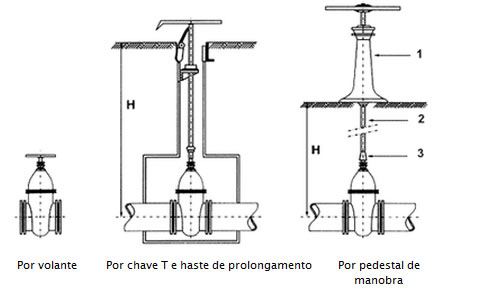

Sistema de Manobra para EURO 20 Enterrada
